Isogeometrische Kontakt-Modellierung

Zusammenfassung

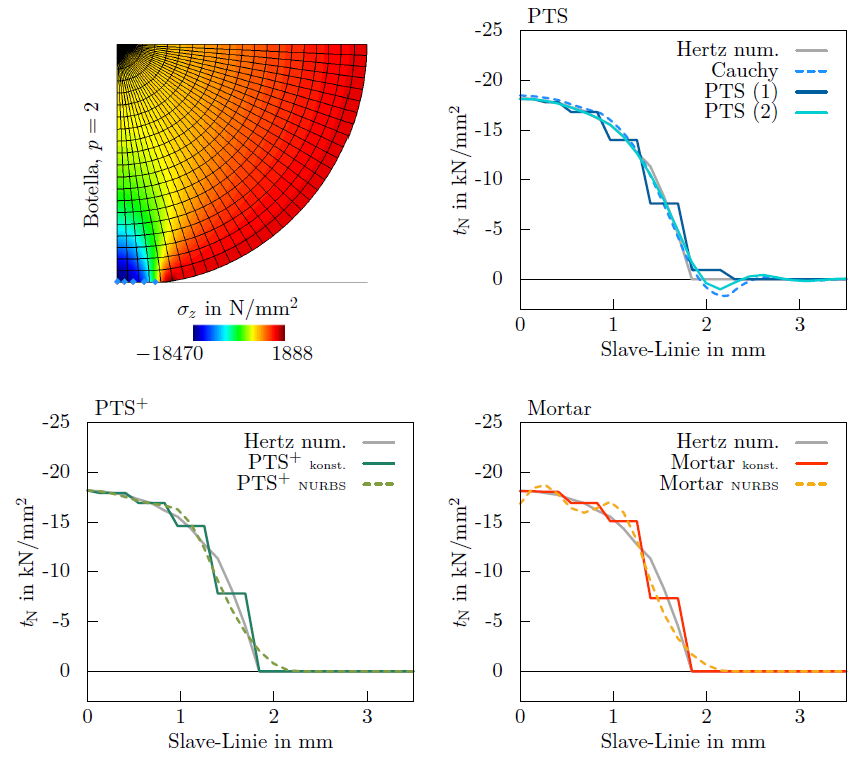

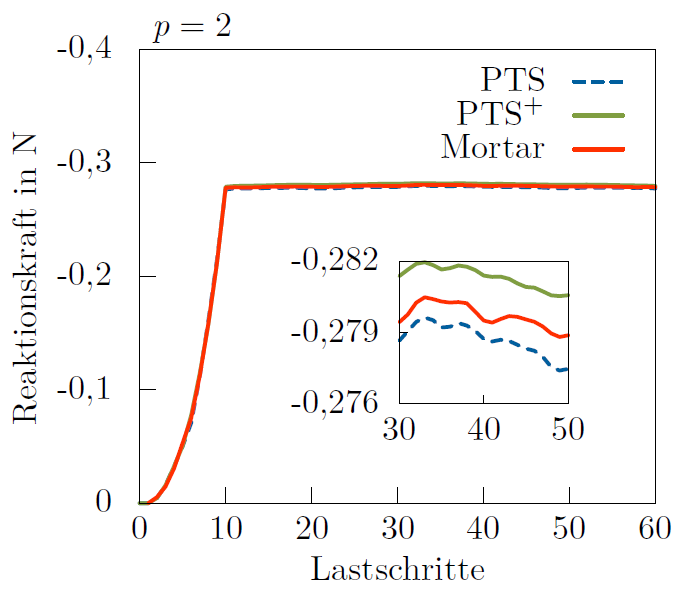

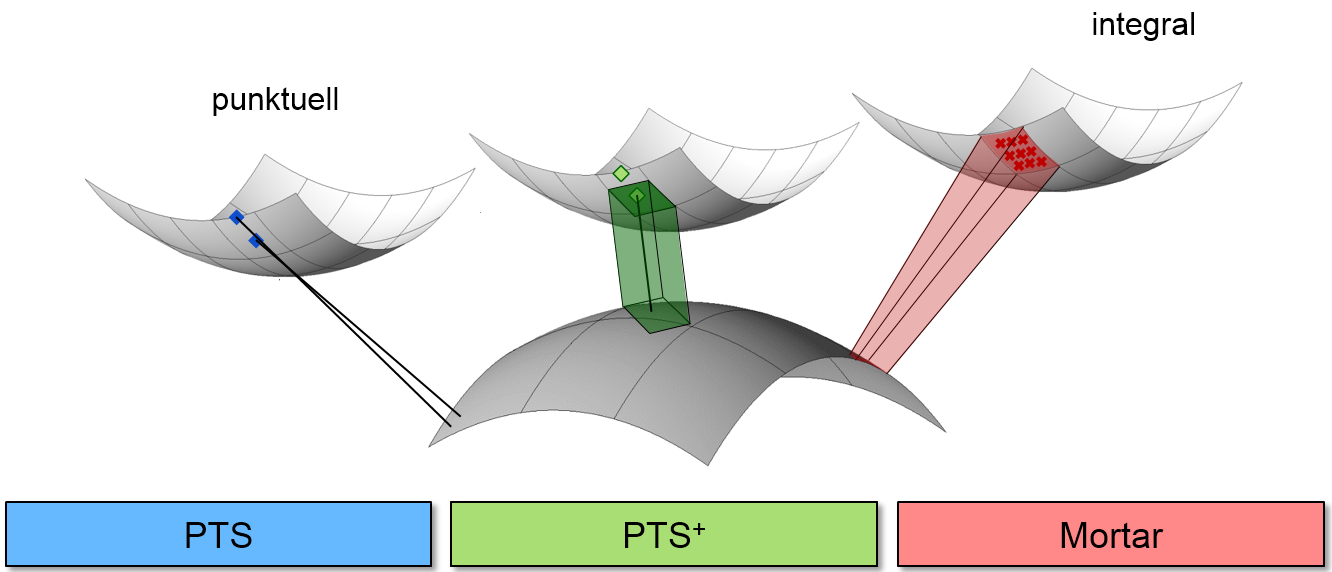

In the context of isogeometric contact analysis, surfaces of objects can be described smoothly due to the high continuity of the involved shape functions. This facilitates construction of a continuous normal field which may be beneficial for modeling of contact problems. This property allows for stable collocation of the virtual contact work using considerable less evaluation points than numerical integration, while the approximation quality of the computational results is almost the same. In this context, a weighted point-based method (PTS+) is introduced as an extension of the Point-To-Segment method (PTS) proposed previously by Matzen et al. (2013). The weights enable transmission of contact stresses instead of contact forces along the contact surfaces. In normal direction the non-penetration condition is enforced by the Lagrange multiplier method, combined with the penalty method in tangential direction. Corresponding to the collocation weights, a constant or NURBS Lagrange multiplier field is introduced. A comparison between the collocation-based contact formulations PTS, PTS+ and a mortar method is drawn, showing that weighted collocation is able to achieve almost the same accuracy as the integration-based mortar formulation.

Zusammenfassung

Die wissenschaftliche Auseinandersetzung mit Kontaktvorgängen in der Mechanik begann mit Heinrich Hertz im Jahre 1882. Seine analytischen Studien sind grundlegend für unser heutiges Verständnis der Kontaktmechanik. Da analytische Lösungen nur für sehr einfache Problemstellungen existieren, werden gegenwärtig vorrangig numerische Verfahren zur Lösung strukturmechanischer Kontaktprobleme, beispielsweise bei Crash-Simulationen, eingesetzt. Im Mittelpunkt steht dabei die Finite-Elemente-Methode, die das Strukturproblem in einer schwachen integralen Weise löst. Hierzu wird die zu berechnende Struktur, bzw. das Bauteil, in einem CAD-Programm entworfen und anschließend für die Berechnung in finite Abschnitte unterteilt. In diesem Vernetzungsschritt findet eine Approximation der wahren Geometrie durch einfache, oft nur lineare, Polygonzüge statt. Die Oberfläche des Bauteils ist dadurch facettiert beschrieben, was die Formulierung von Kontaktbedingungen zwischen den Körpern erschwert. Es kann zu künstlichen Verhakungen und Verkantungen der Körper kommen, was wiederum zu unphysikalischen Ergebnissen oder numerischen Instabilitäten führen kann. Mit der isogeometrischen Analyse kann dieses Problem umgangen werden, indem der Funktionenraum der CAD-Geometrie für die Finite-Elemente-Berechnung verwendet wird. Die glatte Oberfläche bleibt bei der Vernetzung erhalten, allerdings sind nun die einfachen Polynome durch nicht-uniforme, gebrochenrationale B-Splines, kurz NURBS („non-uniform rational B-splines“), ersetzt worden. Ein neues, hoch spannendes Forschungsfeld ist eröffnet, das Raum für innovative Ideen bietet. Das Ziel dieser Arbeit ist deshalb die Entwicklung eines stabilen und leistungsfähigen isogeometrischen Kontaktalgorithmus. Da neben der Berechnung statischer Probleme dynamische Probleme betrachtet werden, wird eine modifizierte Diskretisierung in Raum und Zeit diskutiert. Um Körper am gegenseitigen Durchdringen zu hindern, müssen sogenannte Nichtdurchdringungsbedingungen formuliert werden. Der minimale Abstand zwischen zwei Körpern zeigt an, ob Regionen durchdrungen sind oder nicht. Im klassischen Ein-Schritt-Algorithmus werden dazu die zwei am Kontakt beteiligten Körper in einen „Slave“- und einen „Master“-Körper eingeteilt. Der Abstand wird vom Slave-Körper aus auf den Master-Körper, meist unter Verwendung der Master-Oberflächennormalen, gemessen. Wird der Abstand negativ, werden Kontaktspannungen aktiviert, die die durchdrungenen Regionen auseinander schieben. Weisen die Oberflächen eine gewisse Rauigkeit auf, entstehen bei einer tangentialen Relativbewegung tangentiale Spannungen, die unter Verwendung des Coulomb’schen Reibgesetzes durch die Gleitspannung begrenzt sind. Für den normalen wie tangentialen Kontakt lassen sich die Zwangsbedingungen in Form der Kuhn-Tucker-Karush-Bedingungen zusammenfassen. Die starken Zwangsbedingungen werden im nächsten Schritt in eine schwache, integrale Form überführt, um als Nebenbedingungen in den Finite-Elemente-Ansatz einzugehen. Normal zur Oberfläche wird dazu die Lagrange-Multiplikator-Methode verwendet mit der, unter Einführung neuer Unbekannten, eine exakte Erfüllung der Nichtdurchdringungsbedingung möglich ist. Für den tangentialen Kontakt wird die Penalty-Methode zur Einhaltung der Haftund Gleitbedingungen genutzt, welche die Verletzung der Zwangsbedingung mit einer Strafsteifigkeit versieht. Die hochgradig nichtlinearen Gleichungen werden konsistent linearisiert, um ein quadratisches Konvergenzverhalten zu generieren. Die so erhaltene linearisierte virtuelle Kontaktarbeit muss nun von der kontinuierlichen in eine diskrete Form überführt werden. Dies geschieht in zwei Abschnitten: Zuerst wird der Integrand durch Einsetzen der Oberflächen-Diskretisierung und des diskretisierten Lagrange-Multiplikators diskretisiert. Im zweiten Schritt wird das Integral selbst mittels einer Summe über Auswertungspunkte angenährt. Dieser unscheinbare zweite Schritt ist das Herzstück des entwickelten Kontaktalgorithmus. Je nach Anzahl und Lage der Auswertungspunkte werden die Kontaktbedingungen punktuell oder integral erfüllt. Der Integrand verbleibt in beiden Fällen unverändert, sodass die Behandlung beider Zustände in einem Kontaktelement möglich wird. Entspricht die Anzahl an Auswertungspunkten der Anzahl an Kontrollpunkten der Oberfläche, gehört das Verfahren zur Gruppe der kollokierenden, punktuellen „Node-To-Segment“-Methoden. Da die Kontrollpunkte isogeometrischer Objekte nicht zwangs- läufig auf der Geometrie selbst liegen, werden zur Auswertung der Kontaktbedingung spezielle Kollokationspunkte auf der Oberfläche des Objektes gewählt, beispielsweise Greville-, Botella- und Chebyshev-Punkte. In diesem Zusammenhang wird der Name „Point-To-Segment“-Methode, kurz PTS, für die erste Variante des entworfenen Kontaktelements vorgeschlagen. Die Nichtdurchdringungsbedingung wird an den Kollokationspunkten punktweise exakt erfüllt. Die Kontaktkräfte entstehen als Reaktionskräfte. Werden den Kollokationspunkten Kollokationsgewichte zugeordnet, ist der Übertrag von Kontaktspannungen statt -kräften in der Kontaktzone möglich. Die Kollokationsgewichte werden zu Beginn der Berechnung einmalig bestimmt und bleiben während des gesamten Simulationszeitraums konstant. Die positive Auswirkung einer Gewichtung zeigt sich vor allem bei reibbehaftetem Kontakt in der Auswertung des Reibgesetzes. Die gewichtete Kollokation, als zweite Variante des Kontaktelements, erhält den Namen PTS+. Mit der Verwendung von Gauß-Auswertungspunkten wird eine integrale Methode initiiert, welche die Kontaktbedingungen numerisch integriert. Wird zur Positionierung der Gauß-Punkte die Slave- und Master-Oberflächendiskretisierung einbezogen, wird von einer konsistenten Segmentierung gesprochen, die für gekrümmte Strukturen äußert komplex ist. Aufgrund der glatten Oberflächenbeschreibung mit NURBS sind die Integrationsfehler, die durch eine fehlende Segmentierung entstehen so gering, dass auf letztere verzichtet werden kann. Die Gauß-Punkte werden deshalb je Slave-Element auf der Slave-Oberfläche angeordnet. Die Kontaktbedingungen werden in dieser dritten Kontaktelement-Variante integral erfüllt. Da in der entwickelten Variante alle Größen auf die Kontrollpunkte der Slave-Oberfläche projiziert werden, kann von einer „Mortar“-Methode statt einer „Segment-To-Segment“-Methode (STS) gesprochen werden. Eine Gegenüberstellung der Ergebnisse der drei Kontaktelement-Varianten PTS, PTS+ und Mortar in numerischen Tests, zeichnet in puncto Rechenzeit die Kollokationsmethoden als klare Sieger aus. Da die Rechenzeit linear von der Anzahl an Auswertungspunkten abhängt, benötigen weniger Auswertungspunkte weniger Zeit. Weniger Auswertungspunkte führen aber meist zu einer geringeren Ergebnisqualität. Jedoch kann gezeigt werden, dass weder im Spannungsresultat des Hertz’schen Kontaktes noch bei den Reaktionskräften des „Ironing“ Problems markante Unterschiede zwischen der einfachen Kollokation und teureren Integration festgestellt werden können. Daraus folgend stellt sich, unter Einbezug der Resultate mit Reibung, die gewichtete Kollokation PTS+ als effizienteste Kontaktelement-Variante heraus. Werden dynamische Kontaktprobleme untersucht, wird eine stabile Zeitintegration benötigt, die neben der Diskretisierung im Raum eine Diskretisierung in der Zeit einführt. Der betrachtete Zeitraum wird dazu in Zeitintervalle unterteilt. Unter Verwendung eines Ein-Schritt-Algorithmus werden alle Feldgrößen diskret am Intervallende aus Informationen des letzten bzw. des aktuellen Zeitschritts berechnet. Werden keine Informationen des aktuellen Zeitpunktes benötigt, wird von einer expliziten Methode gesprochen. Die Bewegungsgleichung wird zum letzten bekannten Zeitpunkt ausgewertet. Die Werte zum Folgezeitpunkt können ohne Gleichungslösen daraus bestimmt werden. Das Verfahren ist allerdings nur bedingt stabil. Deshalb wird im Rahmen dieser Arbeit ein implizites Verfahren verwendet, welches Informationen des aktuellen Zeitpunktes mit einbezieht. Als Basis-Zeitintegrationsverfahren wird das Newmark-Verfahren verwendet, das durch Aufteilung der Beschleunigung in einen kontaktabhängigen und kontaktunabhängigen Anteil modifiziert wird. Die kontaktabhängigen Anteile werden dissipativ verändert, sodass nur Beschleunigungen des letzten Zeitschritts berücksichtigt werden. Die Energie des Systems wird so stabilisiert. Allerdings treten Oszillationen in den Kontaktkräften auf, deren Ursache im Unverhältnis zwischen Beschleunigung und Masse der Kontakt-Kontrollpunkte liegt. Aufgrund des Kontaktvorgangs werden die Kontrollpunkte der Oberfläche schlagartig auf null abgebremst, singuläre Beschleunigungen entstehen. Da die Kontrollpunkte massebehaftet sind, entstehen singuläre Trägheitskräfte, die zu oszillierenden Kontaktkräften führen. Wird die Masse in der Kontaktzone entfernt, kann diesem Phänomen entgegen gewirkt werden. Physikalisch betrachtet ist das Umverteilen von Oberflächenmasse legitim, da Oberflächen unendlich dünn sind und somit keine Masse besitzen. Formal wird die Oberflächenmasse durch Umverteilen der Formfunktionsanteile senkrecht zur Kontaktoberfläche auf tiefer liegende Kontrollpunktreihen entfernt. Die Kontrollpunkte der Kontaktoberfläche werden masselos und Oszillationen in den Kontaktkräften verschwinden. Zwei mögliche Verteilungsszenarien werden untersucht. Die erste Methode verteilt den Formfunktionsanteil auf tiefer liegende Kontrollpunkte des Randelements gleichmäßig, die zweite mit speziellen Faktoren, die eine Ordnungsreduktion im Randelement zur Folge haben. Beide Methoden erweisen sich als zielführend und ergeben, kombiniert mit dem dissipativen Newmark-Algorithmus, ein stabiles Zeitintegrationsverfahren für dynamische Problemstellungen.

Zusammenfassung

Formulation of isogeometric finite elements has received a great deal of attention in the recent past. The present study deals with the treatment of problems in structural mechanics including large elastic deformations and contact. One decisive difference between isogeometric finite elements, based on NURBS functions and standard finite elements (FE), based on Lagrange polynomials, is higher inter-element continuity. This is a promising characteristics to model contact problems, as all issues associated with kinks between elements are naturally avoided. Particularly in cases with large sliding this has the potential to be an attractive feature. We present a bilateral isogeometric collocation contact formulation for geometrically non-linear two-dimensional problems, using Greville and Botella points to collocate the contact integrals. Different methods to obtain accurate and physically meaningful stress distributions are investigated and compared. The results show that the higher inter-element continuity, in context of non-smooth problems, may imply undesired effects in the numerical solution such as unphysical stress oscillations. Similar effects have been observed in standard p-FEM. Numerical experiments indicate that these oscillations may be avoided if the basis functions of contact and non-contact zones are separated by knot relocation and knot repetition.
